Передвижные насосные станции производства компании "Экосистема" предназначены для работы в составе комплекса технологического оборудования для производства искусственного снежного покрова на горнолыжных трассах, а также могут быть использованы для повышения давления воды в технологических трубопроводах.

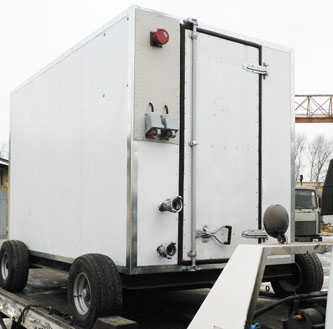

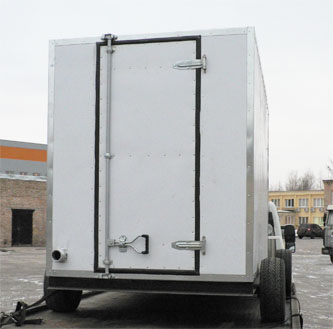

Внешний вид ПНС 36-15 (спереди)	Внешний вид ПНС 36-15 (сзади)

Номенклатура поставляемых мобильных (передвижных) насосных станций производства компании "Экосистема" и их основные технические характеристики

* - рекомендуемая максимальная производительность подключаемого снегогенератора (снежной пушки).

** - в стандартную комплектацию входит: колесное рамное шасси, щит управления насосной станцией, запорная арматура, повышающий насос(ы), внутренний обогрев.

Насосная станция представляет собой сборно-сварную конструкцию, размещенную в теплоизолированном корпусе, смонтированном на колесном шасси. В состав станции входят и органы управления гидравлических систем низкого и высокого давления, агрегаты гидравлической системы, силовые несущие элементы, электрическая система.

Технологическая вода подается из аккумулирующей емкости или водоема на вход насосной станции под давлением, создаваемым погружным насосом водозабора.

Магистраль подачи воды низкого давления, подключенная к насосу водозабора, выполнена из напорно-всасывающего рукава, соединяющегося с помощью переходника с пожарным рукавом, который, в свою очередь, соединяется со штуцером низкого давления насосной станции. Тип соединений рукавов – гайка Богданова.

На входной магистрали низкого давления насосной станции установлен фильтр, обеспечивающий очистку воды от механических примесей. После фильтрации вода поступает через обратный клапан и запорные краны к насосам, подключенным параллельно. Контроль давления воды на входе в насосы осуществляется по манометру.

В зависимости от необходимого расхода воды включается один или несколько насосов. Контроль давления на магистрали высокого давления осуществляется по манометру. На выходе каждого из насосов установлены запорный кран и обратный клапан. Запуск насосов должен осуществляться в соответствии с инструкцией по эксплуатации насоса.

Вода после насоса (насосов) через запорно-регулирующую арматуру поступает к штуцеру высокого давления, а затем – к потребителю по магистрали, выполненной из пожарных рукавов. Тип соединений рукавов – гайка Богданова.

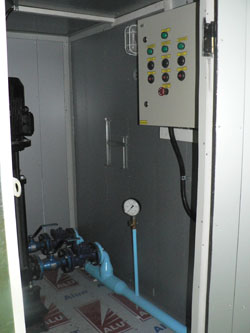

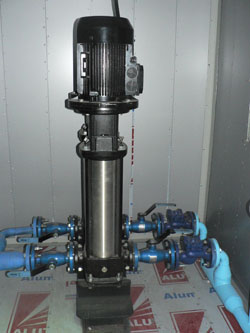

Насосы с арматурой ПНС 12-15	Щит управления ПНС 12-15

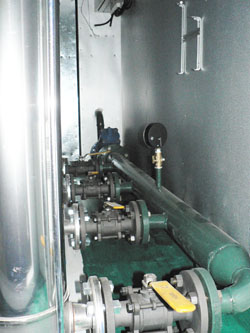

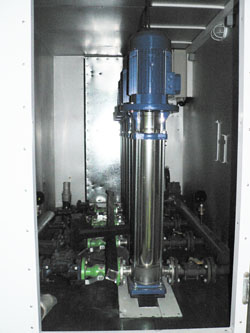

Насосы с арматурой ПНС 36-15	Арматура ПНС 36-15

Насос водозабора и повышающие насосы включаются с объединенного шкафа управления, расположенного внутри корпуса насосной станции.

Температурный режим внутри станции поддерживается термостатом электрического обогревателя. Для проведения регламентных работ внутри корпуса станции установлена лампа электроосвещения и розетка.

Штуцеры низкого и высокого давления, электрические разъемы для подключения станции к источнику электроэнергии и подключения питания насоса водозабора расположены на наружной стенке корпуса насосной станции (со стороны двери).

Мобильные насосные станции могут быть укомплектованы автоматизированной системой контроля и управления ESGC, разработанной компанией "Экосистема". Система автоматизированного управления и контроля представляет из себя аппаратно-программный комплекс, в который входят:

• ESGC-AUTO - система контролирует параметры окружающей среды (температура окружающего воздуха,относительная влажность воздуха, температура подаваемой воды и др.), позволяет осуществить запуск снежной пушки "одной кнопкой", автоматически меняет режимы работы снежной пушки в зависимости от изменения параметров окружающей среды, осуществляет предупреждение или останавливает работу снежной пушки при невозможности получения качественного снега или в случае аварийной ситуации. Система также позволяет управлять снежной пушкой в ручном режиме с индикацией текущих параметров окружающей среды. Возможно подключение системы к внешнему контроллеру посредством интерфейса RS-485 по протоколу MODBUS;

• ESGC-COM - система представляет из себя головной контроллер и автоматизированное рабочее место оператора, которая контролирует параметры окружающей среды (в том числе направление и силу ветра), а также параметры работы каждой снежной пушки, оснащенной системой EGSC-AUTO. Система позволяет полностью одновременно контролировать функционирование всех снежных пушек, насосных станций, постов питания, а также программировать их работу исходя из задач качественного оснежения объекта. Подключение головного контроллера, а также контролируемых устройств производится посредством интерфейса RS-485 (витая пара), обеспечивающим длину шины до 1200 метров без повторителей. Обмен данными производится по индустриальному протоколу MODBUS, что дает возможность подключения и контроля устройств и сооружений сторонних производителей.
